Место происхождения: | Китай |
---|---|
Фирменное наименование: | GNGTHISM |
Сертификация: | CE/ISO9001 |
Номер модели: | ГНКФ |
Количество мин заказа: | переговоров |
Цена: | Negotiation |
Упаковывая детали: | стандартный пакет экспорта |
Время доставки: | 10 ~ 20 дней |
Условия оплаты: | Аккредитив, D/A, D/P, T/T, Western Union, MoneyGram |
Поставка способности: | 20 комплектов в месяц |
материал: | СС304/СС316Л | Сила: | 0.37-1.5кв |
---|---|---|---|
Размер сетки: | 0.5mm, 1mm, 1.5mm, 2mm, 5mm | Емкость: | 10-5000 М3/д |
Используя объем: | Обработка сточных вод | Сертификация: | CE Certificate; ISO9001 |
Высокий свет: | грабл колосникового грохота,водоочистка шкафа бара |

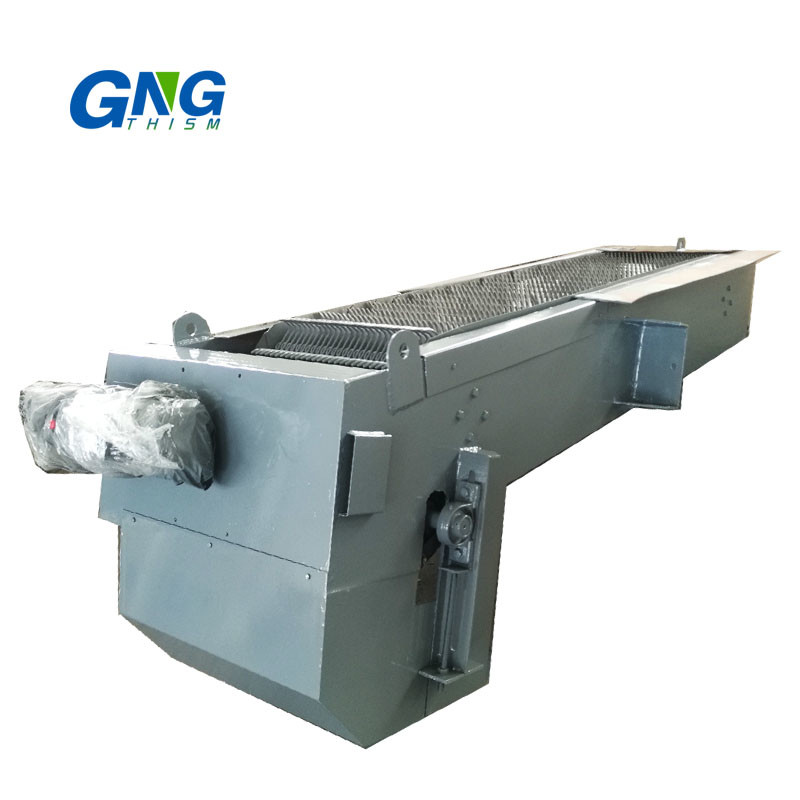

Рентабельный механический колосниковый грохот для обработки сточных вод
Колосниковый грохот установлен на вход системы водоочистки. Он составлен постамента, специфический сформированный плуг потерпит, плита грабл, блоки етк. цепи лифта и мотора он собран в различный космос согласно различным расходу потока или ширине канала. Плита грабл, которая зафиксирована в цепи лифта, начинает движение по часовой стрелке под приводом задающего усилителя, закрепляя выпарку от вниз к поднимающему вверх вместе с цепью лифта. Под влиянием колеса проводника и направлять управления рулем, выпарка получает дишаргед силой тяжести пока плита грабл достигла верхнюю часть колосникового грохота. Зубцы грабл двинули к дну оборудования и начала работать для другого круга, выпарки двигают непрерывно.
Технические параметры
Модель Параметр |
ГНКФ -500 |
ГНКФ -600 | ГНКФ -700 |
ГНКФ -800 |
ГНКФ -900 |
ГНКФ -1000 |
ГНКФ -1100 |
ГНКФ -1200 |
ГНКФ -1300 |
ГНКФ -1400 |
ГНКФ -1500 |
|
Ширина прибора (мм) | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | |
Ширина Б1 канала (мм) | Б+100 | |||||||||||
Эффективный гриль размечая Б2 (мм) | Б-157 | |||||||||||
Анкерные болты размечая Б3 (мм) | Б+200 | |||||||||||
Полная ширина Б4 (мм) | Б+350 | |||||||||||
Дистанционирование зубов б (мм) | т=100 | 1≤б≤10 | ||||||||||
т=150 | 10<б≤50 | |||||||||||
Устанавливающ α угла (˚) | 60-85 | |||||||||||
Глубина х канала (мм) | 800-12000 | |||||||||||
Высота между выгрузочным отверстием и платформой Х1 (мм) | 600-1200 | |||||||||||
Полная высота Х2 (мм) | Х+Х1+1500 | |||||||||||
Задняя высота шкафа Х3 (мм) | т=100 | ≈1000 | ||||||||||
т=150 | ≈1000 | |||||||||||
Быстрота исчезновения свечения экрана в (м/мин) | ≈2.1 | |||||||||||
Сила н мотора (кв) | 0.55-1.1 | 0.75-1.5 | 1.1-2.2 | 1.5-3.0 | ||||||||
Главная потеря (мм) | ≤20 (отсутствие варенья) | |||||||||||
Гражданская нагрузка | П1 (КН) | 20 | 25 | |||||||||
П2 (КН) | 8 | 10 | ||||||||||
△П (КН) | 1,5 | 2 |
Модель Параметр |
ГНКФ-500 | ГНКФ-600 | ГНКФ-700 | ГНКФ-800 | ГНКФ-900 | ГНКФ-1000 | ГНКФ-1100 | ГНКФ-1200 | ГНКФ-1300 | ГНКФ-1400 | ГНКФ-1500 | ||
Глубина подачи Х3 (м) | 1 | ||||||||||||
Скорость подачи в (м/с) | 0,8 | ||||||||||||
Решетка размечая б (мм) | 1 | Расход потока к (м3/с) | 0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 | 0,08 | 0,09 | 0,1 | 0,11 | 0,12 |
3 | 0,07 | 0,09 | 0,1 | 0,12 | 0,14 | 0,16 | 0,18 | 0,2 | 0,22 | 0,24 | 0,26 | ||
5 | 0,09 | 0,11 | 0,14 | 0,16 | 0,18 | 0,21 | 0,23 | 0,26 | 0,28 | 0,31 | 0,33 | ||
10 | 0,11 | 0,14 | 0,17 | 0,21 | 0,24 | 0,27 | 0,3 | 0,33 | 0,37 | 0,4 | 0,43 | ||
15 | 0,13 | 0,16 | 0,2 | 0,24 | 0,27 | 0,31 | 0,34 | 0,38 | 0,42 | 0,45 | 0,49 | ||
20 | 0,14 | 0,17 | 0,21 | 0,25 | 0,29 | 0,33 | 0,37 | 0,41 | 0,45 | 0,49 | 0,53 | ||
25 | 0,14 | 0,18 | 0,22 | 0,27 | 0,31 | 0,35 | 0,39 | 0,43 | 0,47 | 0,51 | 0,55 | ||
30 | 0,15 | 0,19 | 0,23 | 0,27 | 0,32 | 0,36 | 0,4 | 0,45 | 0,49 | 0,53 | 0,57 | ||
40 | 0,15 | 0,2 | 0,24 | 0,29 | 0,33 | 0,38 | 0,42 | 0,46 | 0,51 | 0,55 | 0,6 | ||
50 | 0,16 | 0,2 | 0,25 | 0,29 | 0,34 | 0,39 | 0,43 | 0,48 | 0,52 | 0,57 | 0,61 |
Принцип деятельности:
Когда цепь зуба грабл работает к внешней стороне оборудования, должной к направлять мальтийского креста и кривая, которая производит относительное движение само-чистки между каждым зубом грабл группы, большинство твердой падает вниз силой тяжести. Другие части очищают вверх сундрис вставляя в зубе грабл движением метельщика обратным.
Сгребите подобное зуба цепное жарить направлением подачи воды, зазором зуба грабл который собрал в вале цепи зуба грабл может быть выбрал согласно условию использования; Что может гарантировать пропуск подачи воды ровно после того как зуб грабл отделяет приостанавливанное твердое тело в жидкости. весь процесс может быть непрерывн и прерывист.
Преимущества:
Высотой с эффективность разъединения
- Простая структура с компактным размером, легким для установки и для того чтобы двинуть
- Предохранительное устройство перегрузки. Оно может отрезать штырь ножниц когда экран перегружен
- Превосходная способность само-чистки с реалябле деятельностью
